Ciao a tutti, ieri ho inserito una luce di cortesia a led nel bauletto della strommina. Ho deciso all'ultimo minuto di fare qualche foto in maniera da condividere sul forum il mio umile lavoretto e se qualcuno voglia prendere uno spunto ne sarei molto felice!
Passiamo ai fatti...

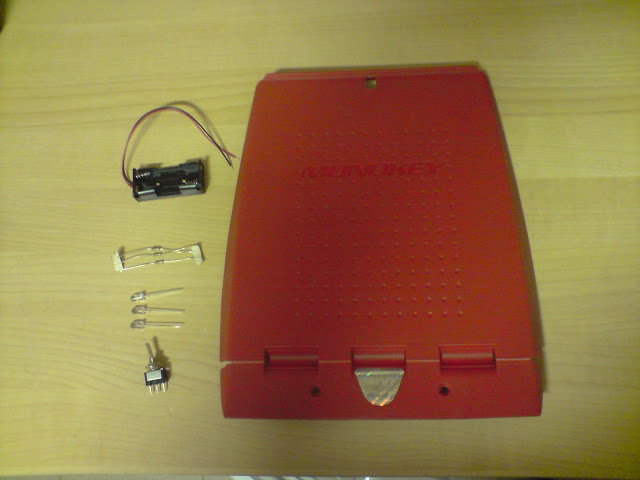

Acquisto del materiale: - 3 led ad alta luminosità diamtero 5mm - 1 porta pile stilo tipo AAA da 2 elementi - 1 interruttore - 2 pile stilo AAA spesa totale 6.50€
Altro matriale utilizzato: - Saldatore a stagno + stagno - Pistola per colla a caldo + uno stick di colla - 5 cm di nastro bi-adesivo - Trapano con punte da 5 e 6 mm
nella foto ci sono anche 3 resistenze che poi non ho utilizzato

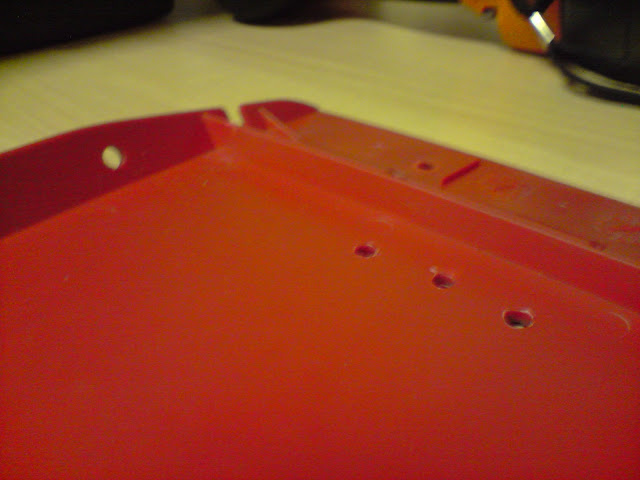

Procedimento: Smontare il portadocumenti del bauletto sganciando la clip e rimuovendo le due viti di sostegno Forare portadocumenti come dalla seguente immagine:
I fori per i led devono essere fatti con trapano e una punta da 5mm e mi sono aiutato con le bolle stampate su un lato del portadocumenti, io le ho messe sulla prima fila in maniera da non preguidicare l'utilizzo del portadocumenti
Il foro per l'interruttore usato e' da 6mm, l'interruttore che ho usato è un poì antiestetico ma molto comodo se si utilizzano i guanti! L'ho inserito sul lato del portadocumenti im maniera tale che non entri in contatto con i caschi o altro carico del bauletto

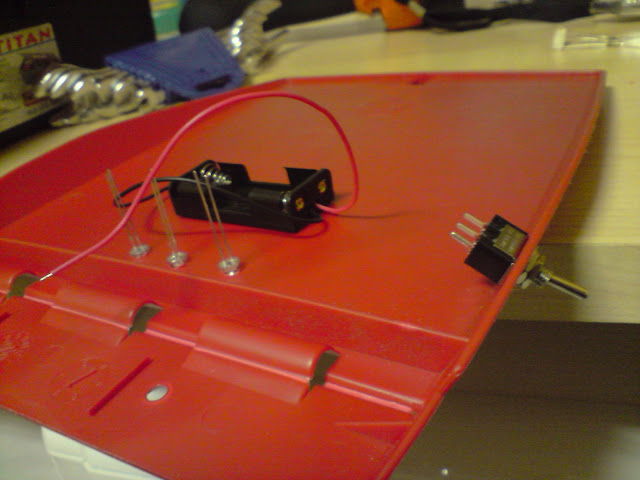

Avvitare l'interruttore e posizionare i led in maniera tale da poterli collegare in parallelo: i contatti positivi (contatto piu' lungo) nel lato esterno e il negativo (contatto + corto) all'interno.

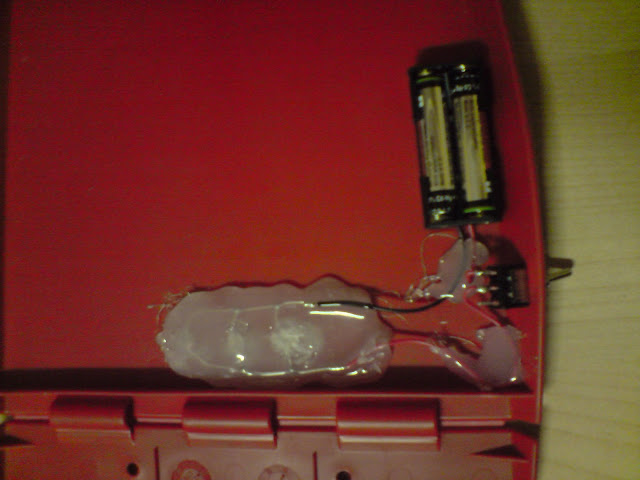

Posizionare i contatti dei led in parallelo in maniera da formare tre 'C' ([[[) da poter saldare tra di loro con il saldatore a stagno. Incollare con il nastro bi-adesivo il portapile, io l'ho messo vicino al bordo del portadocumenti sempre per non compromettere la 'capienza' del vano. Collegare i due fili che escono da portapile: il nero al contatto negativo del led rimasto libero (contatto corto), il filo rosso del positivo l'ho diviso in due parti, una che va dal portapile all'interruttore, l'altra che va dall'interruttore al contatto positivo del led rimasto libero. Ho immerso il tutto nella colla liquida per non far uscire i led dai fori e per evitare vibrazioni ai contatti saldati a stagno.
Ora è tutto pronto, inserire le batterire nel portapile e collaudare il circuito! Se tutto funziona rimontare il portadocumenti riavvitandolo al bauletto.

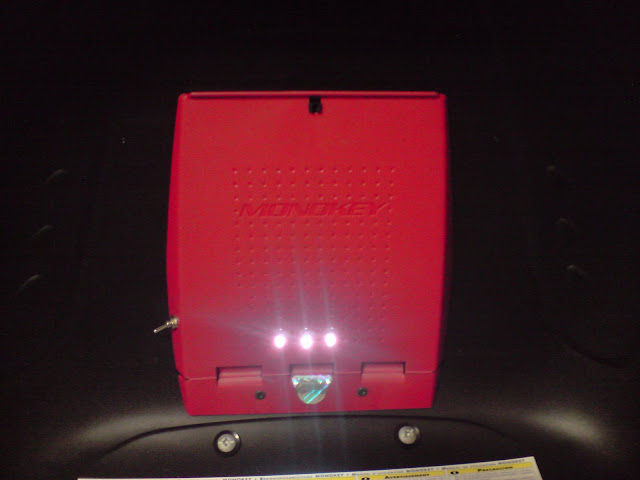

Ecco il risultato:
In tutto ho impiegato circa un'ora, sia per la progettazione che per la realizzazione.
